| 加工定制：是 | 品牌：越联 | 型号：YVA-3020 |
| 测量范围：11 | 测量精度：1 | 外形尺寸：1mm |
| 用途：1 | 标准装箱数：1pcs | 长度：1mm |
| 放大率：1 | 工作温度：1°C | 十字线：1 |
| 视野：1m@100m | 物镜直径：1mm | 序列号：1 |
| 重量：1Kg | 规格：1 |

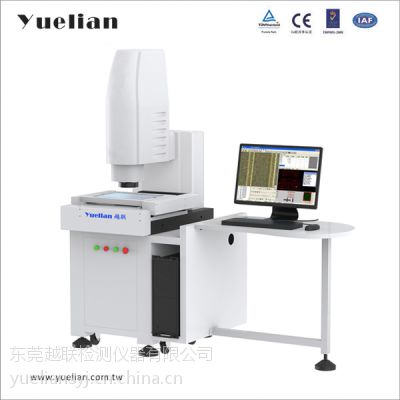

全自动影像测量仪.tw
| 仪器型号 | YVA-3020 | |
|---|---|---|
| 测量范围（mm) | X | 300 |
| Y | 200 | |
| Z | 150 | |
| 工作台(mm) | 工作台面 | 美国进口7075航空铝材460*360 |
| 玻璃台面 | 360*260 | |
| 承重 | 30kg | |
| 影像测量及测量系统 | CCD | 1/3寸彩色高分辨率摄像机 520TV线 |
| 变焦物镜 | 0.7－4.5X | |
| 视频放大倍率 | 30－225X | |
| 物方视场 | 10.6－1.6mm | |
| 工作距离 | 90mm | |
| 光栅尺分辨率 | 0.0005mm | |
| 显示分辨率 | 可在电脑中调控，最多可至小数点后七位 | |
| 线性精度(μm) | X/Y精度≤3+L/200 | |
| 外形尺寸（mm) | 825*580*1070 | |
| 仪器重量(kg) | 190 | |
| 照明 | LED表面光及下光源,亮度可调 | |
| 电源 | 220V±10%(AC) 50HZ | |
| 配备 | 仪器主机一台；越联正版全自动影像测量软件V6.0；工控电脑一套；仪器桌一张。 | |
| 序号 | 品名 | 规格/品牌 | 数量 |
|---|---|---|---|
| 1 | 仪器机身 | 00级山东济南青大理石底座 | 1 |
| 2 | 工作台 | 美国进口7075航空铝材 | 1 |
| 3 | 马达 | 日本松下伺服马达 | 3 |
| 4 | CCD | 高分辨率1/3”彩色CCD，(SONY芯片)47万像素 | 1 |
| 5 | 镜头 | 全自动连续变倍镜头 | 1 |
| 6 | 光栅尺 | 德国海德汉高精度精密光栅尺,分辨率0.0005mm | 3 |
| 7 | 传动 | 精密线性导轨和研磨级滚珠螺杆 | 3 |
| 8 | 测量软件 | 越联正版全自动影像测量软件V6.0 | 1 |
| 9 | 软件加密狗 | YUELIAN定制 | 1 |
| 10 | 光学校正片 | YUELIAN定制 | 1 |
| 11 | 视频采集卡 | VT-120 | 1 |
| 12 | 数据采集卡 | ENC7480 | 1 |
| 13 | 运动控制卡 | DMC1000 | 1 |
| 14 | 电脑 | 研祥工控 | 1 |
| 15 | 机台工作桌 | 一体式 | 1 |
| 16 | 防尘罩 | 定制 | 1 |
| 17 | 软件使用说明书 | YUELIAN专用 | 1 |
1、智能灯光,共分八区，可以变换各种角度和亮度,满足不同产品的需求；
2、光源无需开关，直接在电脑中控制光源强弱，不会有开关元器件的损耗；
3、探针预留孔：我司仪器硬件上有探针预留孔位，如需要加探针的客户，我们可以将探针装在仪器上，加探针后可以测量高、宽、长度、两面的夹角、圆锥的顶角、圆柱的直径、倒角、直线度、平面度、圆度、圆柱度、垂直度、平行度、倾斜度等。
1、基本测量：点、线、圆、弧、椭圆的测量；
2、抄数：CV曲线、曲线、二维抄数；
3、标注：半径标注、直径标注、角度标注、线性标注、对齐标注：文本标注：坐标标注；
4、几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线；
5、辅助功能：复制、全选、删除、移动、镜像、旋转；
6、坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转；
7、形位公差：平面度、直线度、同心度、垂直度、真圆度、位置度
1、大视图：仪器可智能导航实物所在位置；
2、万能报表功能：测量数据可以***发送到Excel任意位置，与任何报表都可以无缝对接，免去手工抄写测量结果之麻烦，节省时间，避免人工输入错误。
3、夹具定位：将产品摆放在夹具内，不需要再设定基准，打开程序就可马上测量。
4、离线编程：打开CAD设计图，可直接进行编程；
5、SPC（统计分析软件）：可计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD；
6、拍地图功能：可将产品图片拍摄保存起来，拿走实物工件后，直接在照片上进行测量，测量结果与用实物测量数据一致；
7、光学测高：无需加探针即可通过光学对焦测量产品高度及孔的深度；
8、图像合成：可以将高度差超过镜头景深的产品清晰的成像到一个平面上；
9、亚像素自动寻边功能：软件采用自动寻边，可以避免肉眼判断带来的误差；
10、套图功能：打开CAD设计图纸，可马上查看与实际影像是否吻合，可以对外框作个初步的比对；
11、报表格式：测量数据可以直接导入成EXCEL、CAD、TXT、图片图档。
